某化工厂20天内烧毁4台变频电机,原因不明 | |
来源:[] | 发布时间:2020-03-29 16:49:24 | |

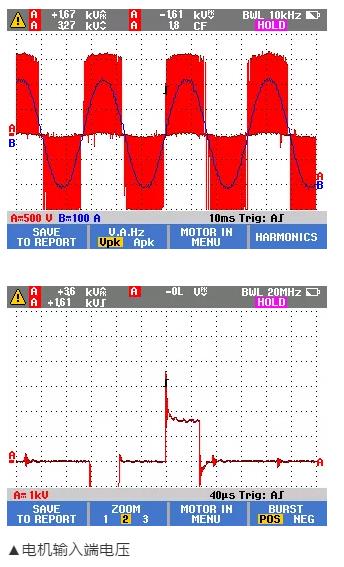

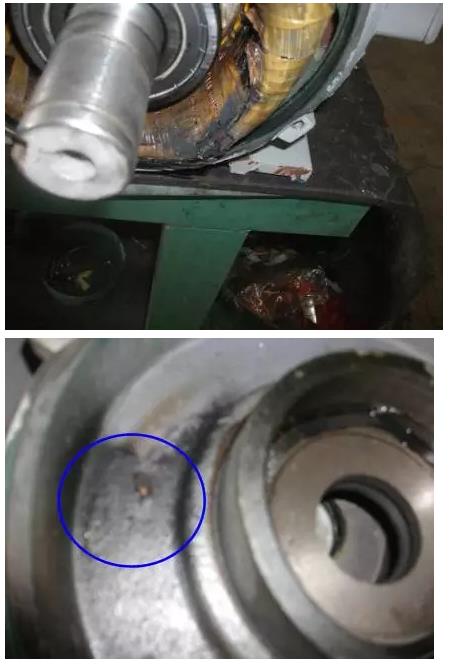

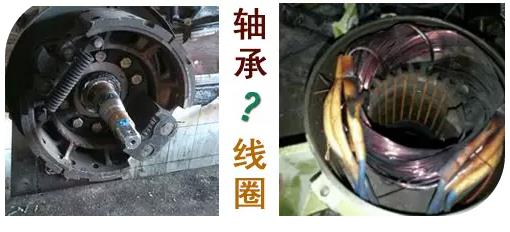

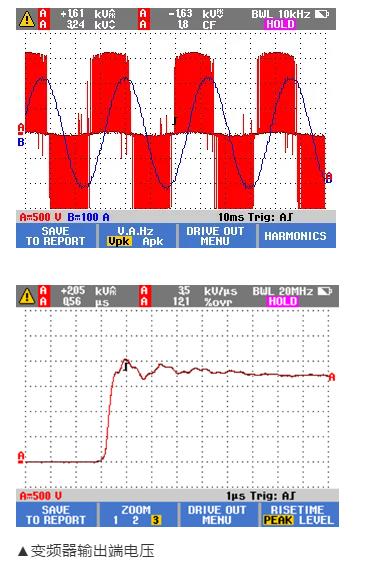

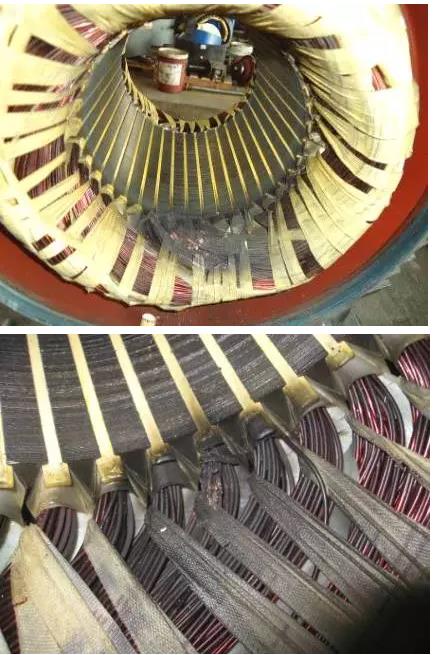

▏某化工厂20天内烧毁4台变频电机,原因不明 某防爆集团给山西一化工厂供了2台355KW 660V/1140V的隔爆型变频电机,由一台一拖二的变频器驱动,新交付运行了15天烧了一台(距离变频器93m),一天后另外一台也烧了(距离变频器72m)。后新更换了2台,48小时后,远端的那台电机又烧毁。 电机还是变频器质量有问题、谐波还是过电压导致? 可能电机输入端存在超限的过电压或者电机的绝缘性能不过关,需要测试电机输入端是否存在过电压?数值有多大? 最终,工作人员使用FLUKE-MDA 550变频电机分析仪对故障产线变频器进行测量后发现: 变频器输出端电压上升沿波形,没有过冲电压!☟ 电机输入端电压上升沿波形,存在过冲电压!☟ 1140V电机,冲击电压最大允许值是3840V。MDA现场测量结果,冲击电压3700V。未超过电机的绝缘耐受范围!☟ 检测结果结合实际情况可得出结论: 电机产品质量不合格。 以下经验,请借鉴 带负荷启动可以造成电机损坏; 故障来源: 首先,先搞清楚电机烧是烧了轴承(机械故障)还是烧了线圈(电气故障)?
电机在较潮湿的工作环境工作。在电机启动前应当检查线圈的对地绝缘和相间绝缘,不同使用电压等级绝缘要求也不同,可以参照有关国家标准检查。在电机的运行过程中应当注意电机的防水防潮。 泵机的机械故障引起电机过负荷,电流过大而烧线圈。 电机的散热出问题。一般电机线圈都采用风冷外壳,潜水泵是水冷外壳。大型电机多采用空-空换热器、空-水换热器冷却。如果断了冷却水(空气),使线圈无法散热,都可能烧毁线圈。
例如一台给水泵的扬程为50米,流量为50立方米/小时,当它往50米高处给水的时,它的流量是50立方米/小时,当它往40米高处给水时,它的高度和阻力降低了它的流量可能达到80-90立方米/小时以上,这时电机就会发热或烧毁。 烧机类型图解: 电机烧机的原因总结可以分为:负载,电源、电机绝缘、缺相等。 1缺相

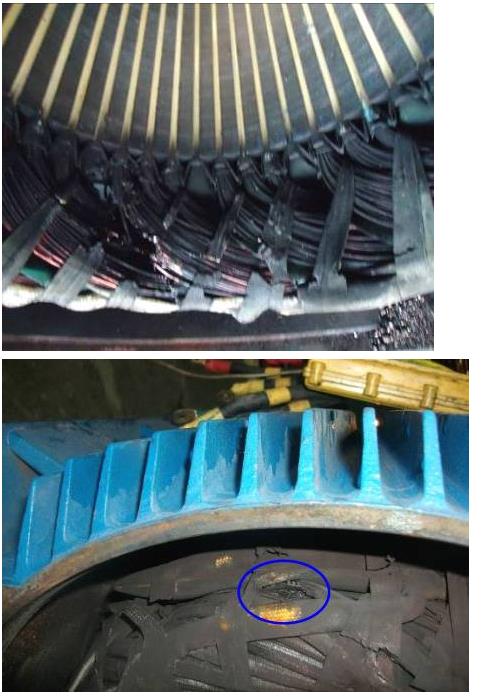

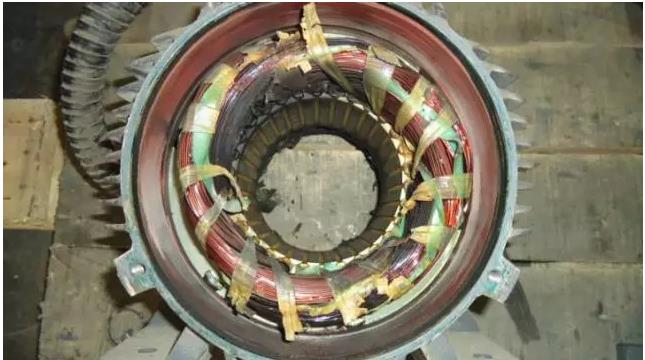

1.电动机是三角形接法:只会烧掉一相绕组,可以用兆欧表(摇表)测量出一相绕组对地绝缘破坏。

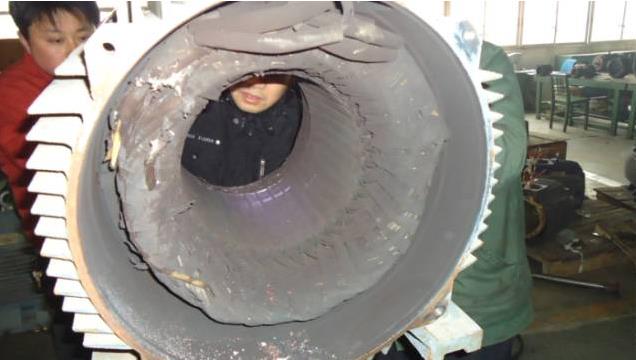

特征: 这种的烧机会出现电机内部定转子两端都会烧黑,烧黑的部位比较均匀(一般电机都有一个因定的运行功率,称之为额定功率,单位为瓦(W),如果在某种情况下使电机的实际使用功率超过电机的额定功率,则称这种现象为电机过载)。
4相间
5地击
|
|
