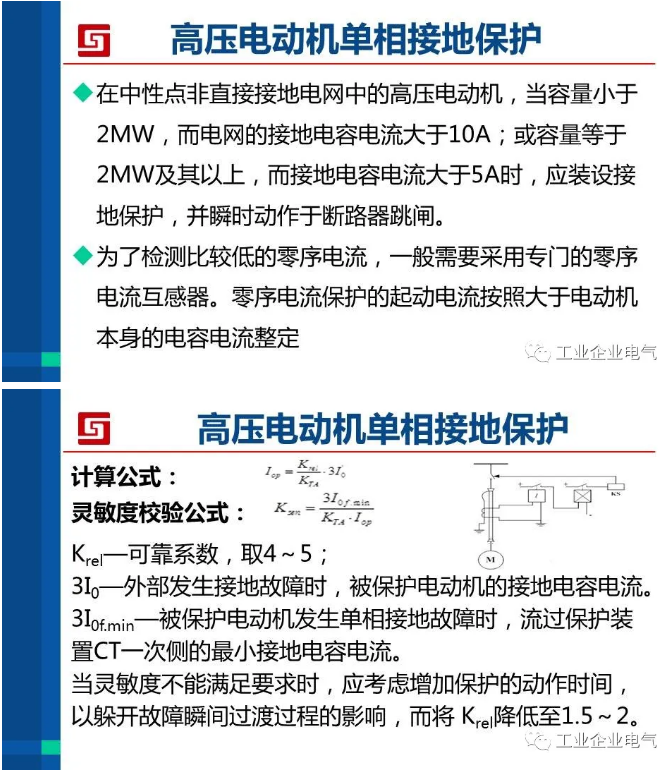

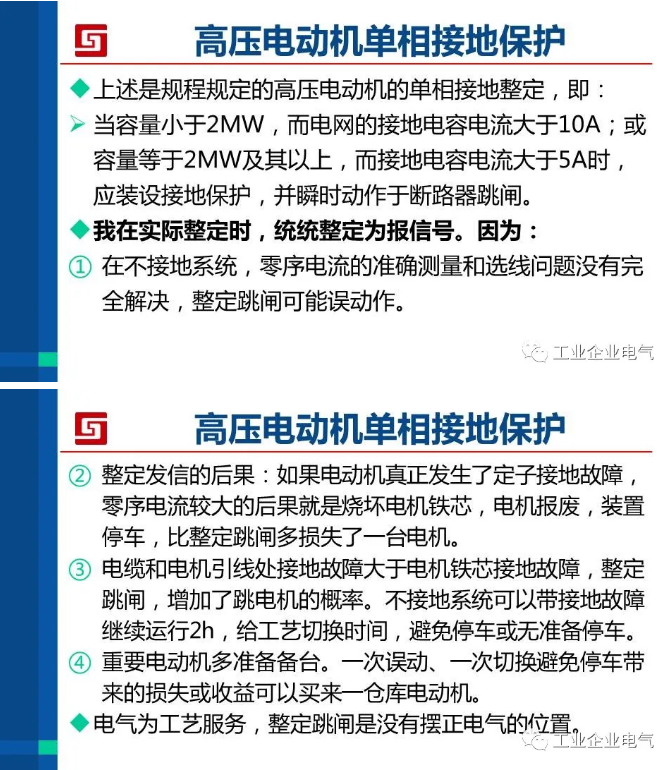

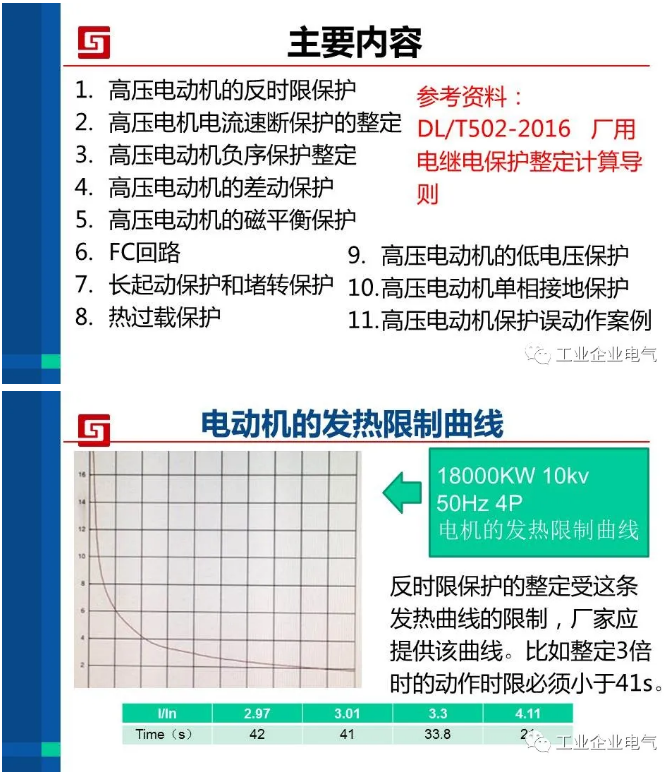

| 石油化工行业发布过《石油化工企业供用电设计规范》，包括封面、封底、条文解释共38页，涵盖了包括照明在内的几乎所有石油化工电气的设计，这是一个包治百病的规范——石油化工多么大的范围，更别说发布过电动机继电保护的整定计算这个芝麻粒规程了。因此，我们日常整定时都是参考电力行业标准，比如：DL/T 1502-2016厂用电继电保护整定计算导则；我真担心哪天发生事故了，说你整定错误。 关于接地保护是整定跳闸还是发信号，在总部的继电保护培训班上，大家争议较大。我给学员的建议都放在了本PPT的最后两页。为了引起大家讨论的兴趣，我在这里再讲一次我的观点。DL/T 1502-2016规定高压电动机的单相接地整定原则：当容量小于2MW，而电网的接地电容电流大于10A；或容量等于2MW及其以上，而接地电容电流大于5A时，应装设接地保护，并瞬时动作于断路器跳闸。①在不接地系统，零序电流的准确测量和选线问题没有完全解决，整定跳闸可能误动作。事故分析一棍子就定性：保护误动，整定计算人员无法承受。②整定发信的后果：如果电动机真正发生了定子接地故障，零序电流较大的后果就是烧坏电机铁芯，电机报废，装置停车，比整定跳闸多损失了一台电机。③电缆和电机引线处接地故障概率大于电机铁芯接地故障概率，如果整定跳闸，增加了跳电机的概率。不接地系统可以带接地故障继续运行2小时，给工艺切换或处理时间，避免停车或无准备停车。④重要电动机多准备备台。一次误动、一次切换避免停车、一次有准备的停车减少的损失或带来的收益可以买来一仓库电动机。特别重要的、价值量特别大的电动机，比如20MW的电动机，不可能准备备台，但这么大的电动机一般都是变压器——电动机组供电，定子单相接地电容电流达不到5A，虽然整定为跳闸，也只是个摆设。电气为工艺服务，整定跳闸是没有摆正电气的位置,，也不利于保护整定人员——如何防误动。
|
