阀门技术篇之—浆体常用阀门简述 | |
来源:[] | 发布时间:2020-03-29 16:24:06 | |

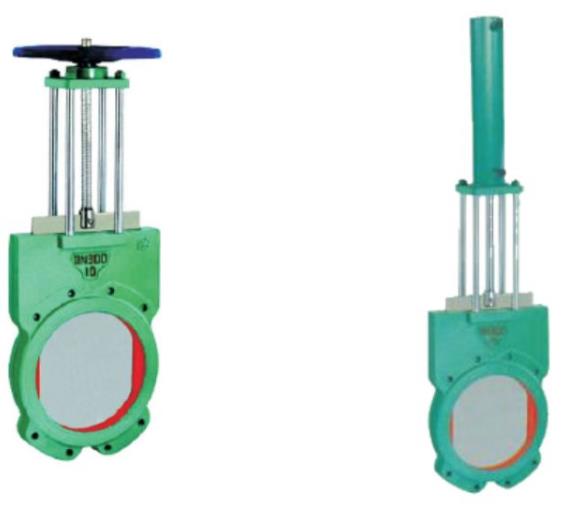

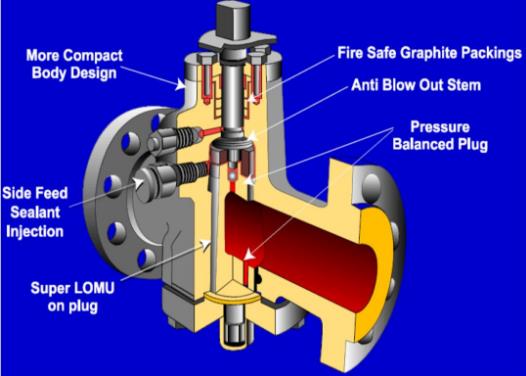

我国浆体阀门与浆体管道同步诞生和发展,它是浆体管道系统的重要组成部分,其投资额最高约占管道工程总投资的五分之一。目前常用的浆体阀门主要有球阀、旋塞阀、闸阀、刀闸阀等几大类。浆体阀门是在通用阀门结构形式基础上优化、改进而来,与其它通用阀门相比,浆体阀门使用工况更加苛刻,主要用于高温、高压、强腐蚀性、强磨蚀性等环境条件。浆体阀门需采用优质的耐磨材料、严格的密封结构、特殊的防堵塞设计、且需配备功能强大的执行机构,因此,浆体阀门结构源于传统阀门,质量和造价高于通用阀门。 刀闸阀 刀闸阀结构简单、体积较小、操作维护简便、造价低廉,是浆体管道在低温、低压管路上普遍采用的阀门类型,国产浆体刀闸阀最大公称直径DN1600,最大公称压力可达4.0MPa,其主要缺点是使用寿命较短(一般1~10年)、易泄漏、故障率较高、后期维护成本高。 球 阀 球阀是由旋塞阀演变而来的,利用球体绕阀杆的轴线旋转90°实现阀门开启和关闭。浆体球阀主要优点是使用寿命长、结构紧凑、耐高压、耐磨腐蚀性强、流体阻力小、开关迅速、密封性能好、适用范围广,主要缺点是结构复杂、体积较大、造价昂贵、在浆体中开闭时容易卡阀嗤阀。随着耐磨新材料和喷涂技术的不断进步,浆体球阀过流面通过喷涂司太立合金(STL)、镍基合金、碳化铬 (Cr3C2)、碳化钨 (WC)等耐磨层,能成倍提高阀门使用寿命。全通径、高压力、大口径、双向密封、长使用寿命的浆体球阀逐渐取代其它类型阀门,成为长距离高压浆体管道的首选阀类。我国球阀制造企业众多,制造能力最大公称压力42MPa,最大公称直径DN3000,国内浆体管道已投入使用的球阀最大口径DN600,最高工作压力25MPa,已达到国际同等产品水准,但是国产高压耐磨阀门在加工精度、材质和结构设计方面与国外先进技术相比仍存在差距,目前,无论是油气管道还是浆体管道,关键位置球阀仍以进口产品为主。 旋塞阀 浆体旋塞阀原理与球阀相似,主要分为规则型、短型、文丘里型和全通径型四类。旋塞阀的阀塞为柱型或锥形,过流通道一般为梯形,因此与同类型的球阀相比,旋塞阀密封面远大于球阀,密封效果好、耐磨蚀和冲涮,而且浆体管道中可以作耐磨调节阀使用,结构简单、造价较低。旋塞阀的缺点主要是扭矩偏大、操作不灵活,需要注脂密封、公称尺寸较小(一般不大于DN600)。我国旋塞阀企业数量较多、但制造规模小,产品主要以小尺寸的旋塞阀为主,一般用于长输管道排污、泄空和截断等位置。浆体管道大尺寸、高压力的耐磨旋塞阀以进口为主,由于旋塞阀功能与球阀相当,且造价低于球阀,因此,旋塞阀在浆体管道中仍有广阔的应用空间。 浆体阀门展望 国内外浆体管道专家一致认同:未来长距离管道将朝着更大口径、更高压力、更高钢级、更多介质和更加智能的方向发展。 |
|
