看图说话系列4：运行、安装及其他

技术与产品

看图说话系列4：运行、安装及其他

来源:[工程技术发展中心] | 发布时间:2020-05-13 14:25:33

本期将收集到的剩余图片打包一起发出来。

本系列1-4期的基本指导思想就是：

1、用最少的元器件，最简单的接线实现你需要的功能，树立“多余即故障”的理念，在提高系统的本质上下功夫。

2、从事故中寻找努力的方向。既要查找事故产生的直接原因，更要发掘事故扩大的原因。直接原因有时很简单，比如一只老鼠引起的事故，但是这只老鼠引起的蝴蝶效应有时很恐怖。我们在防老鼠的同时，如何减轻蝴蝶效应带来的破坏作用，才是这次事故分析的重点。这一点在今后分享的资料中还会体现。

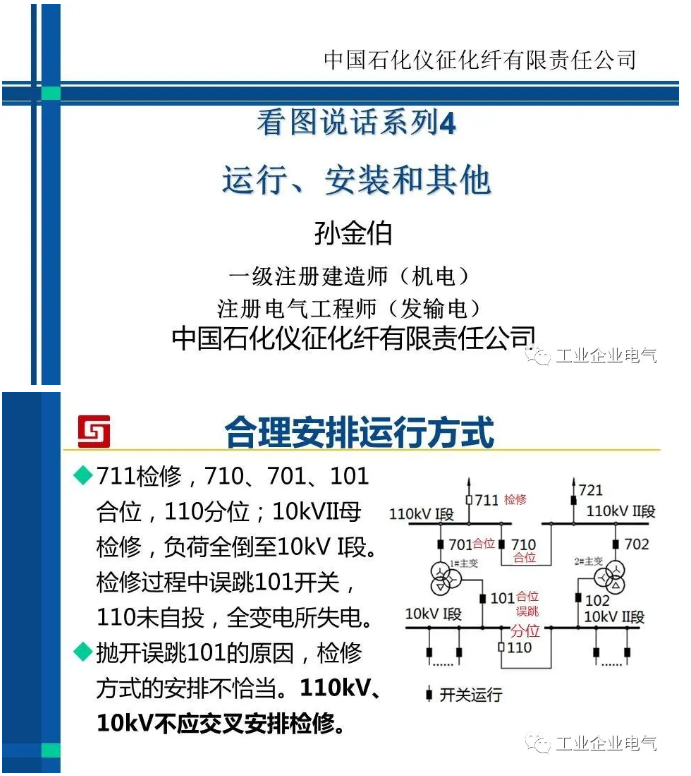

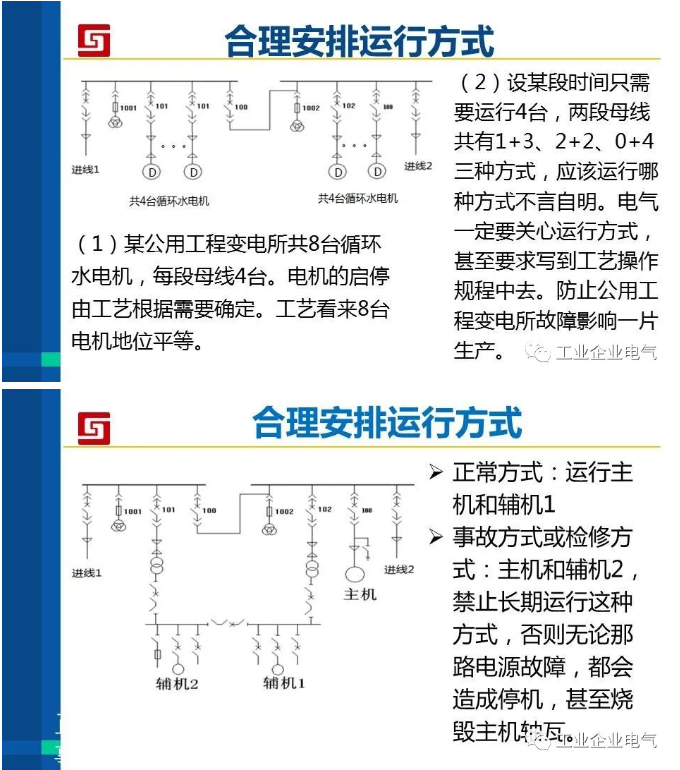

本期首先举了三个运行方式合理性的案例，这是从三个微观方向谈运行方式的合理性。现代大型炼化企业，发供用电一体化，比供电公司还复杂——电气设备的种类太多，比如：变频器、PLC、发电机、动辄几万千瓦的电动机等，合理制订运行方式更为重要。一些企业就是因为运行方式的不合理，造成一只蝴蝶引起全厂停产。本想举一些大事故分析，但基于避讳的原则还是不谈了。仅以三个微观层面的案例提醒大家注意运行方式的合理性，电气人员在做好电气本身运行方式的同时，也要关心工艺如何调整相关机械设备的运行方式，防止鸡蛋放到一个篮子里。在第一期看图说话中，我也举例从设计角度如何考虑今后运行时方式的合理性问题。

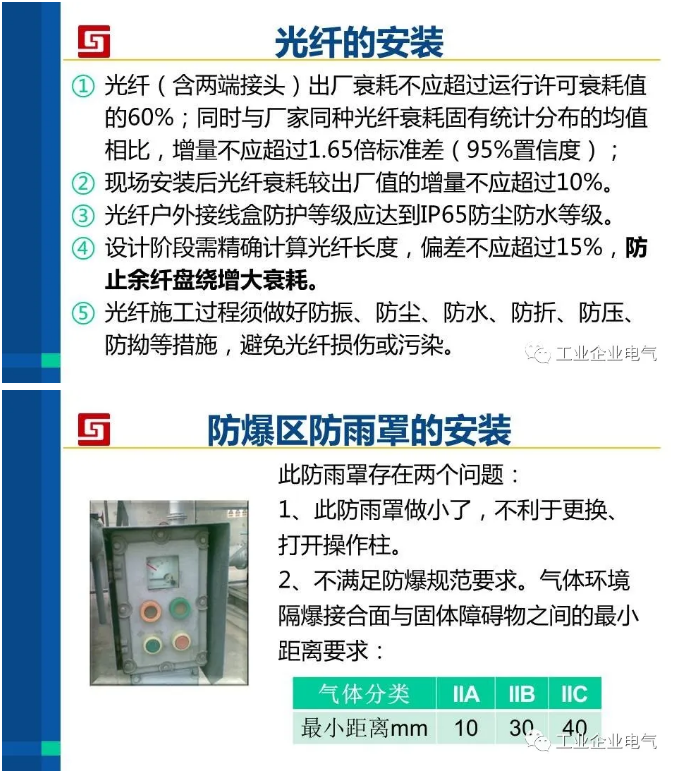

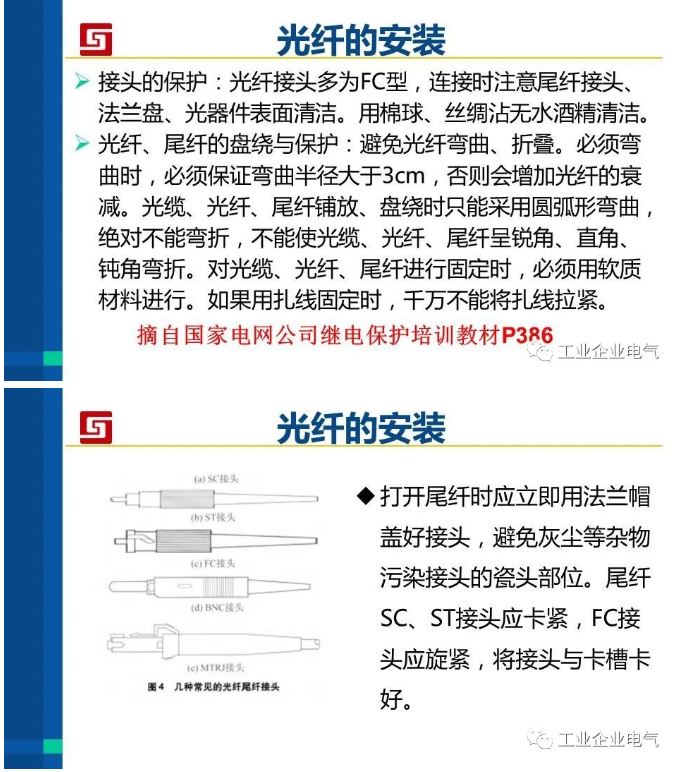

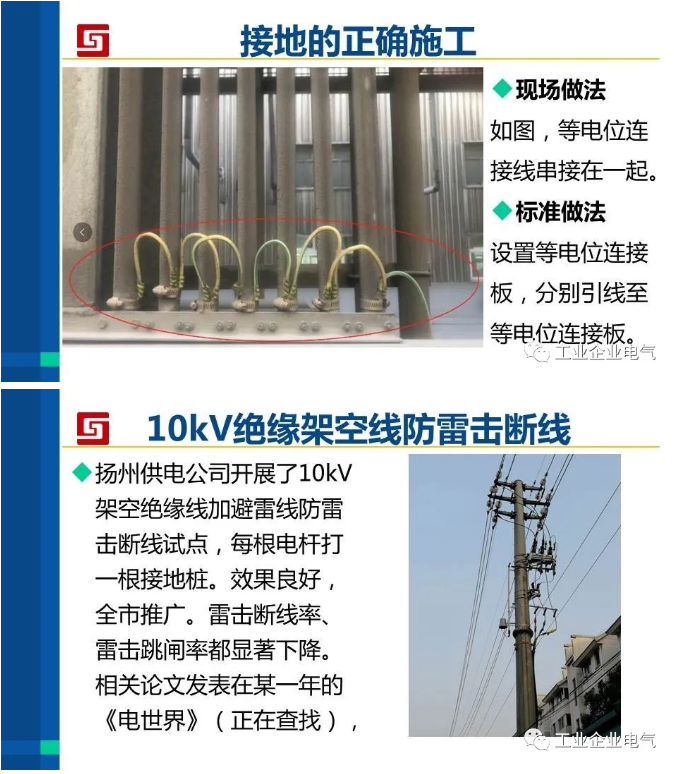

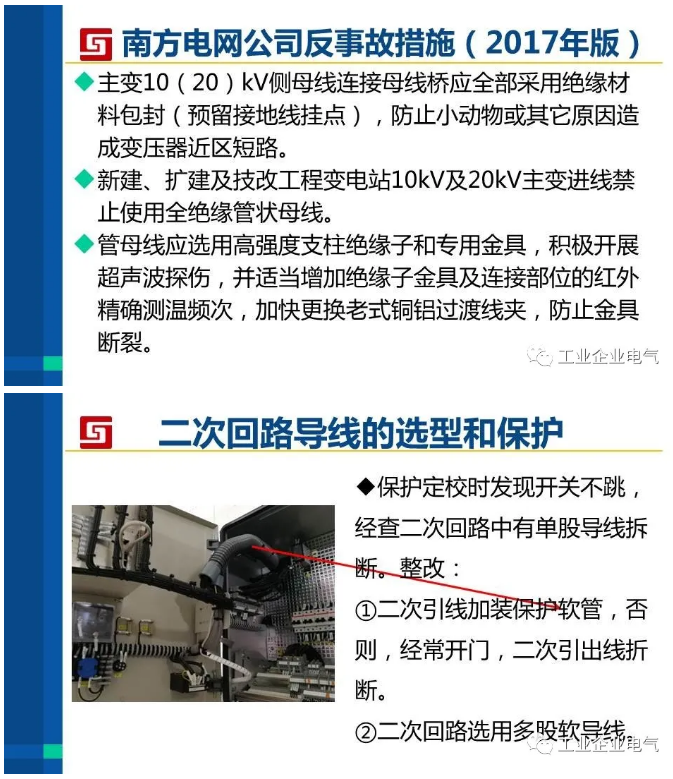

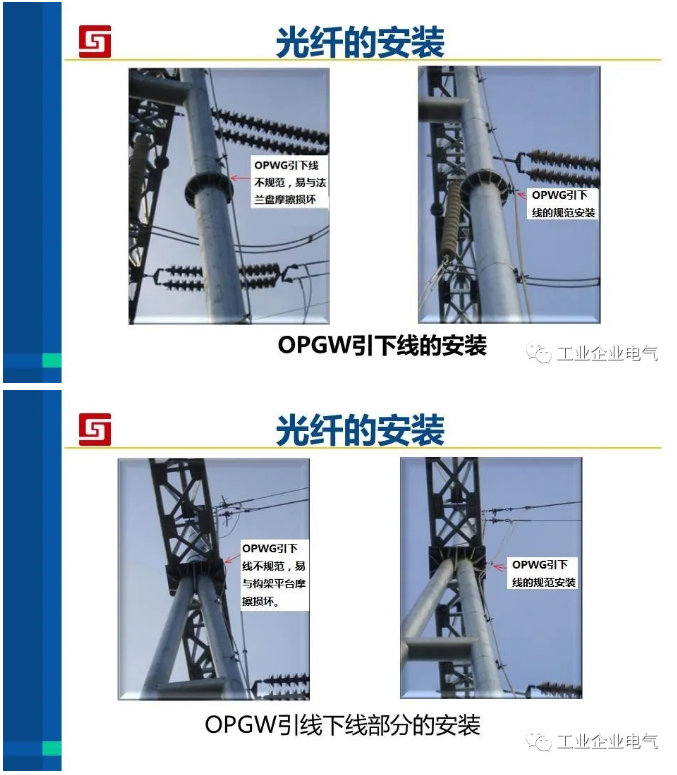

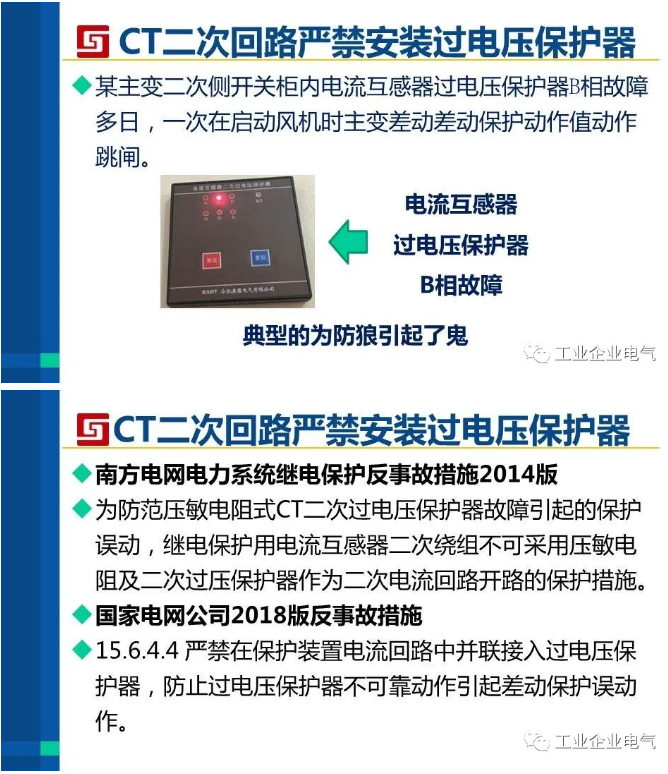

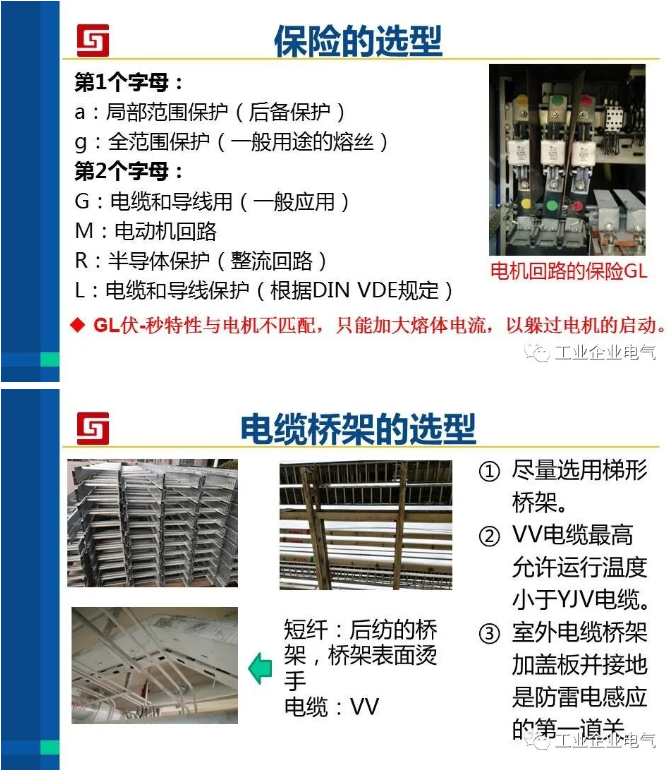

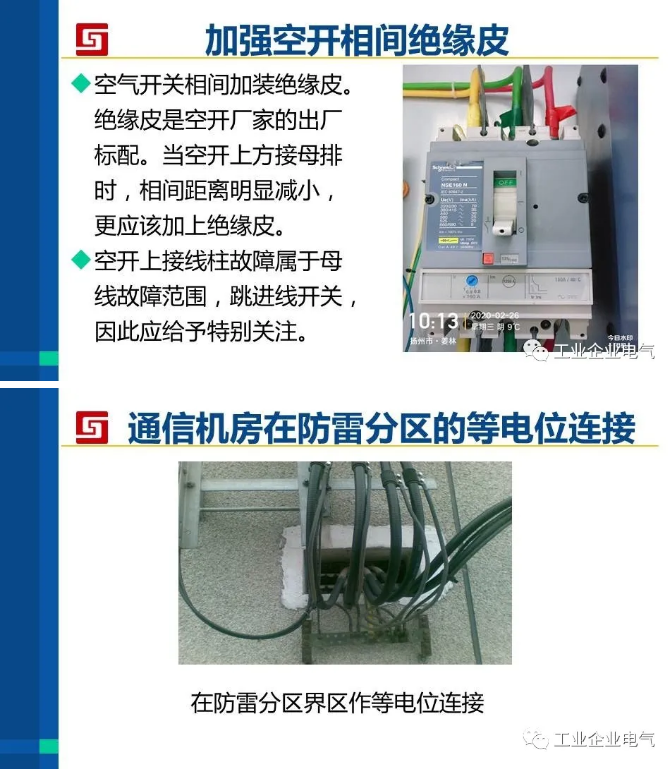

安装不规范是造成事故的另一个重要原因。在前面几期已有部分案例，本期将剩余的几个图片发出来，供大家参考。因光纤使用越来越广，因此本期先给出几张光纤安装和反事故的图片。正在整理相关资料，做一个有关光纤专题。

再次申明：本系列主观性很强，希望大家多讨论。本系列如果能引起您对相关问题的思考，我就满足了。
