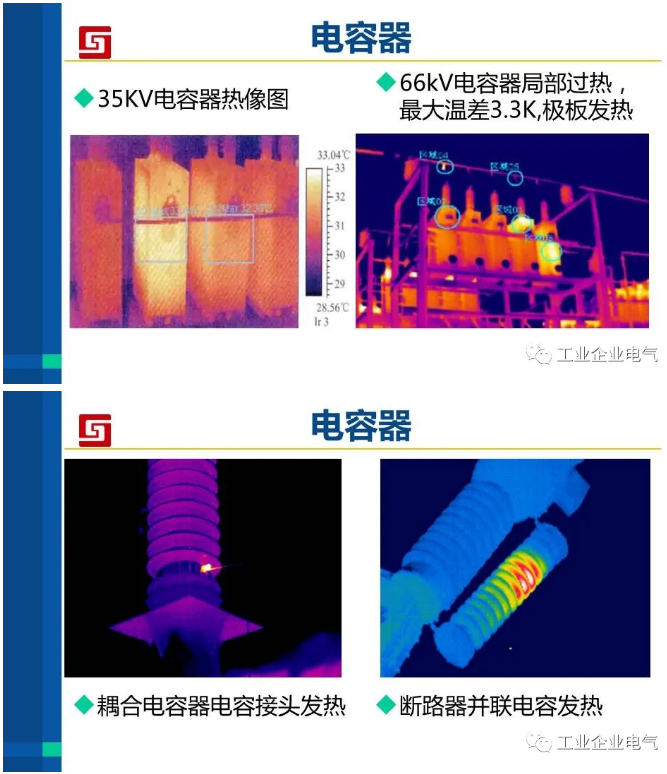

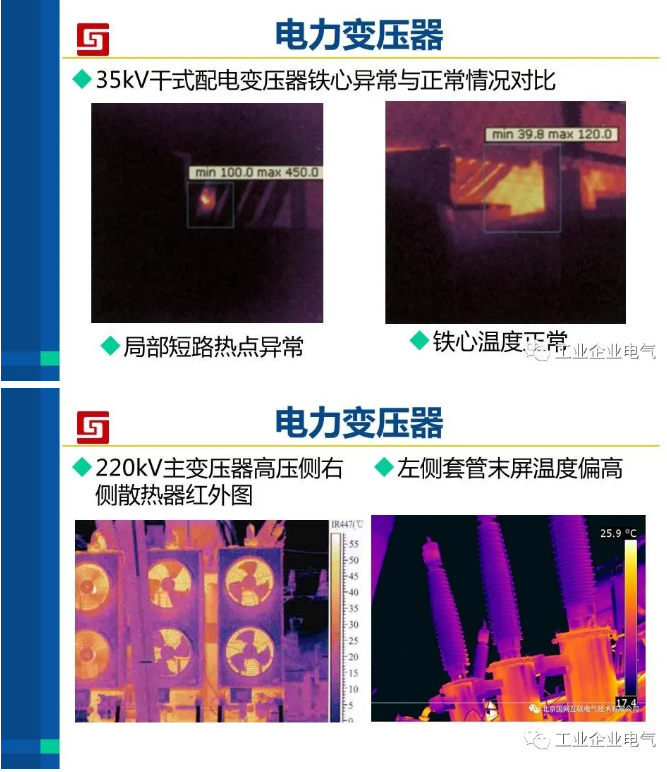

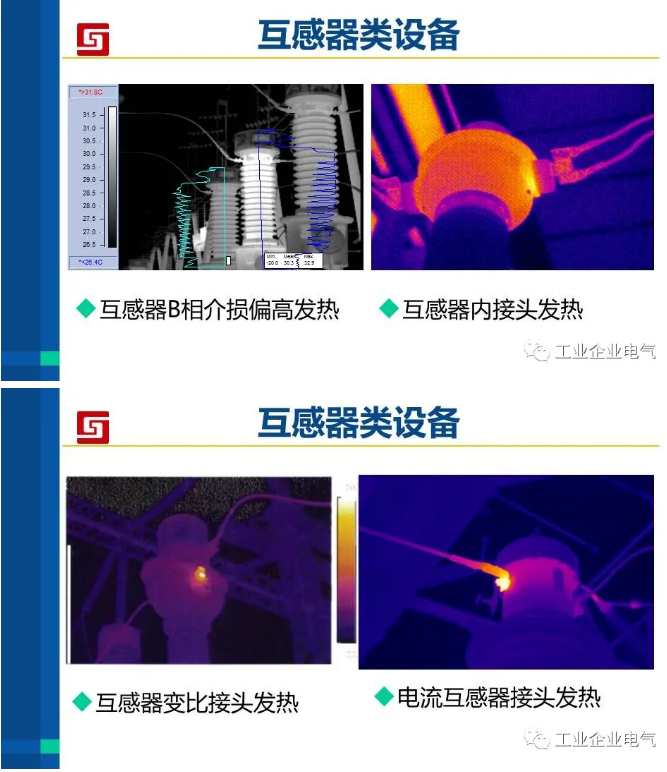

看图说话系列5:电气设备的红外成像检测:总原则、变压器、互感器、电容器部分 | |
来源:[工程技术发展中心] | 发布时间:2020-05-13 14:43:00 | |

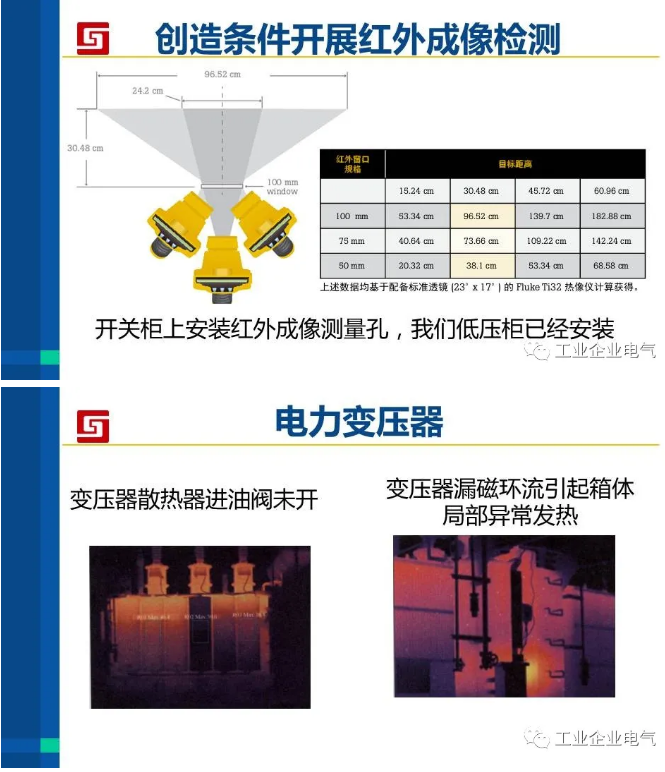

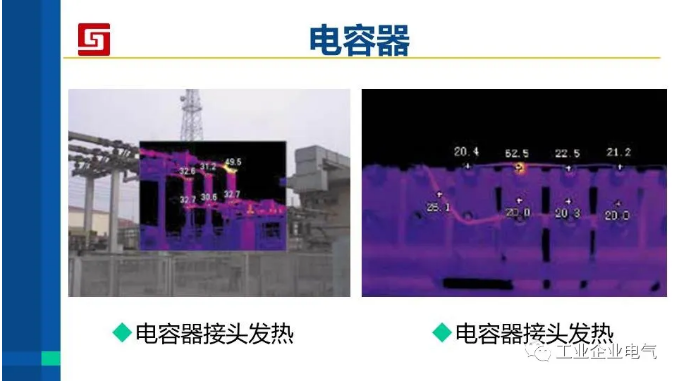

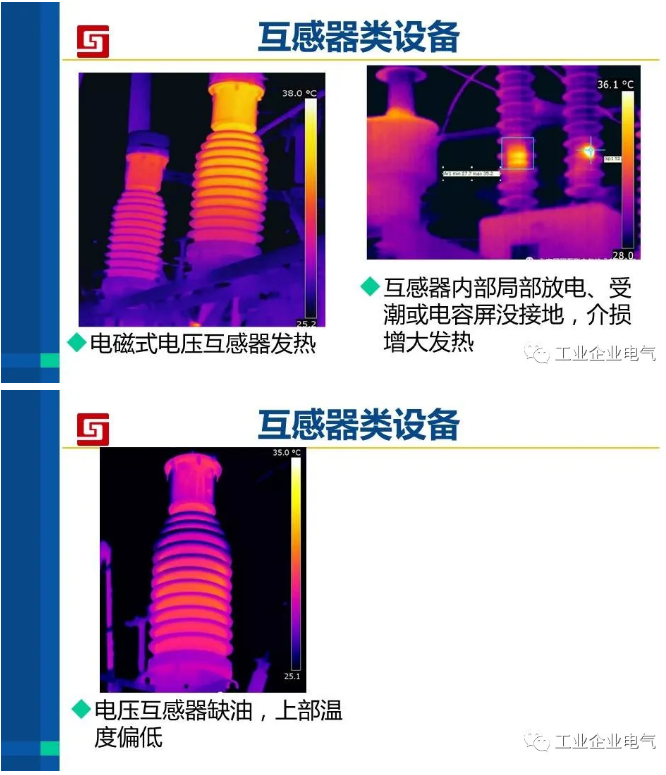

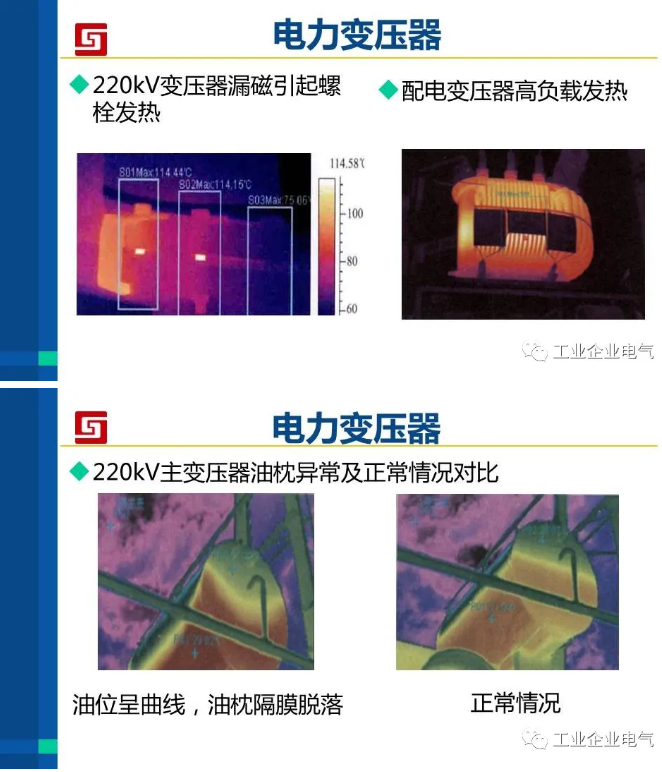

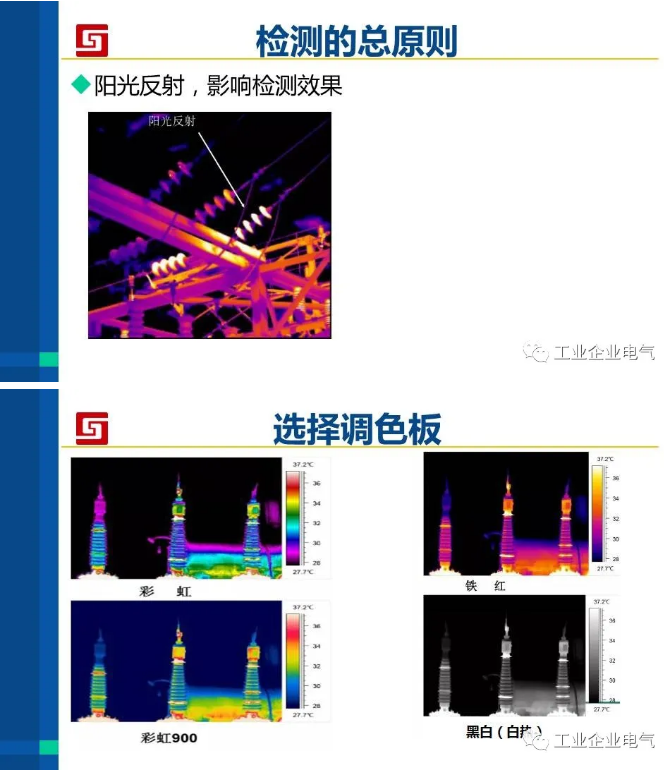

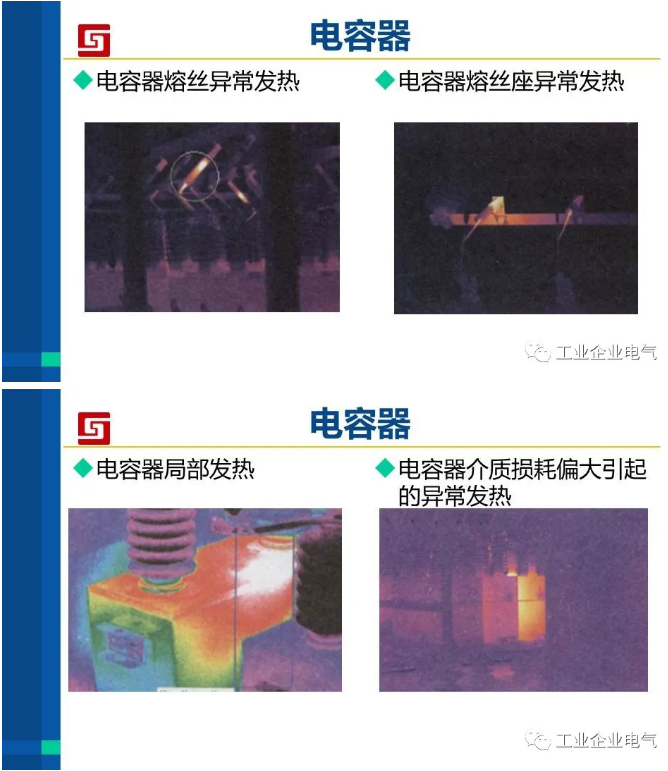

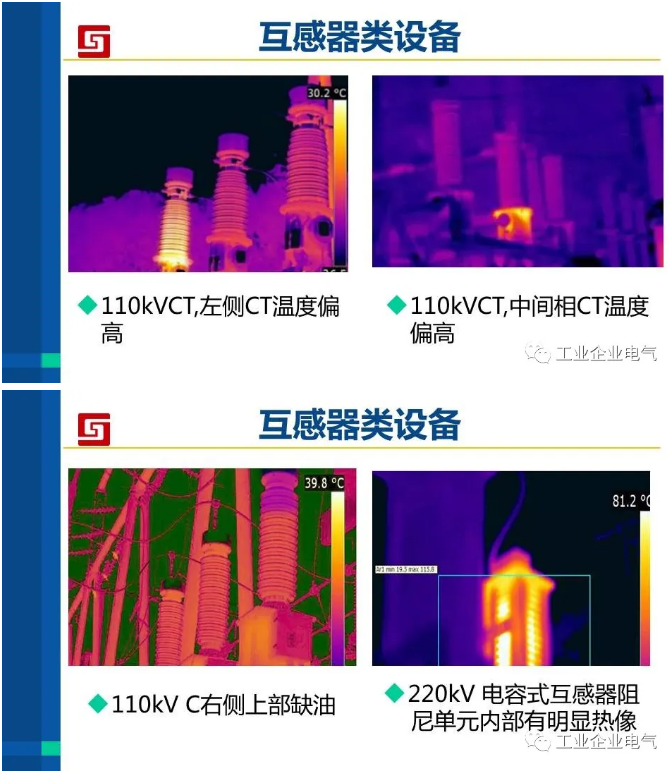

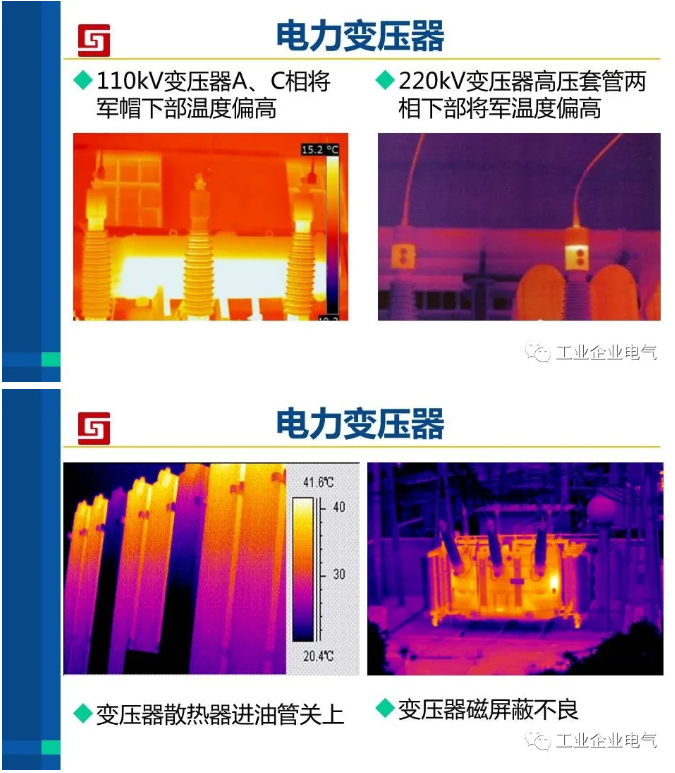

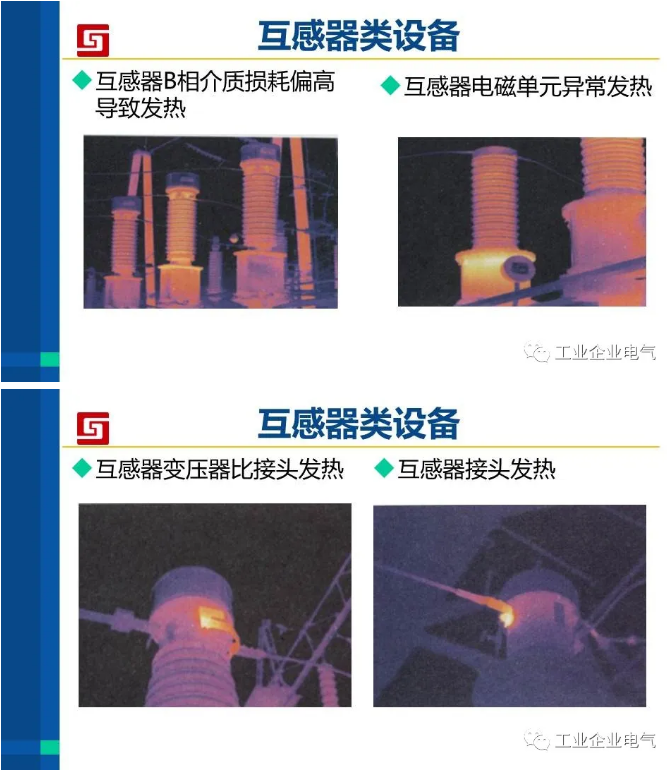

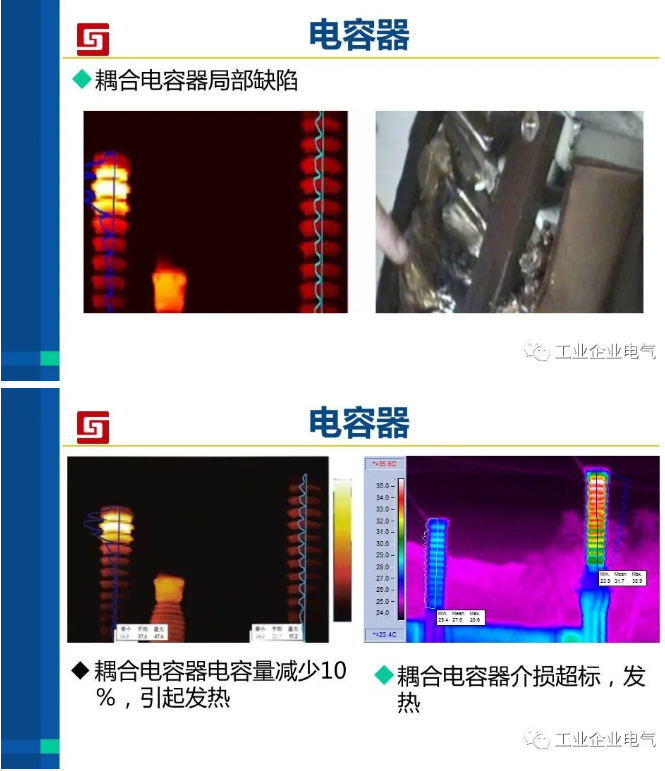

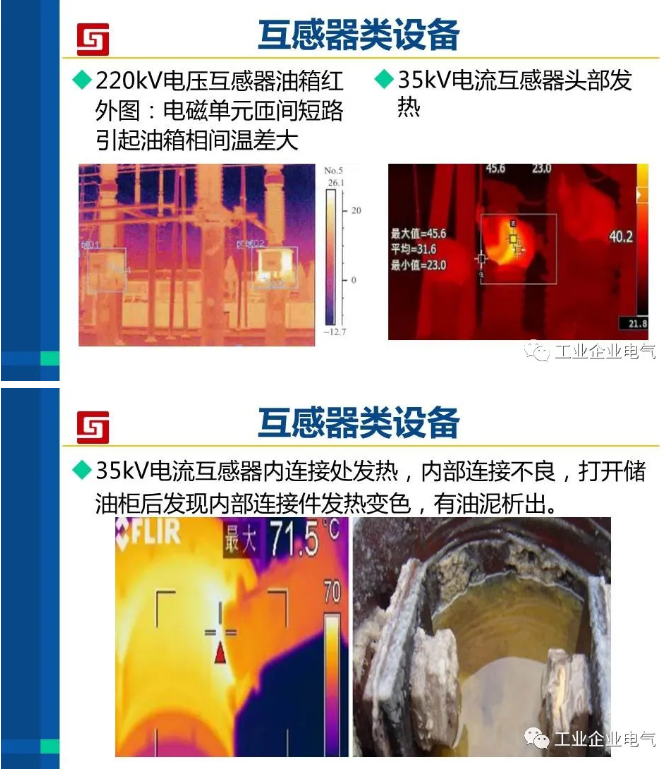

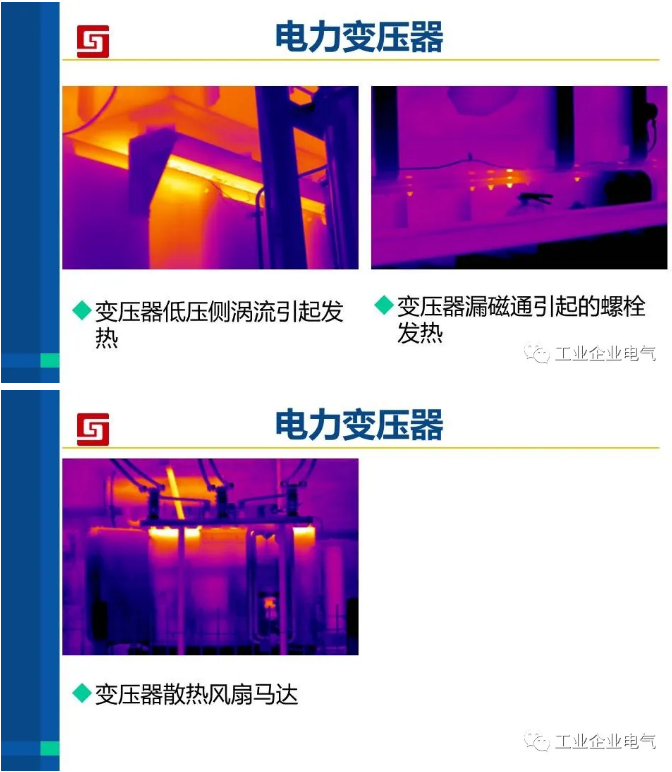

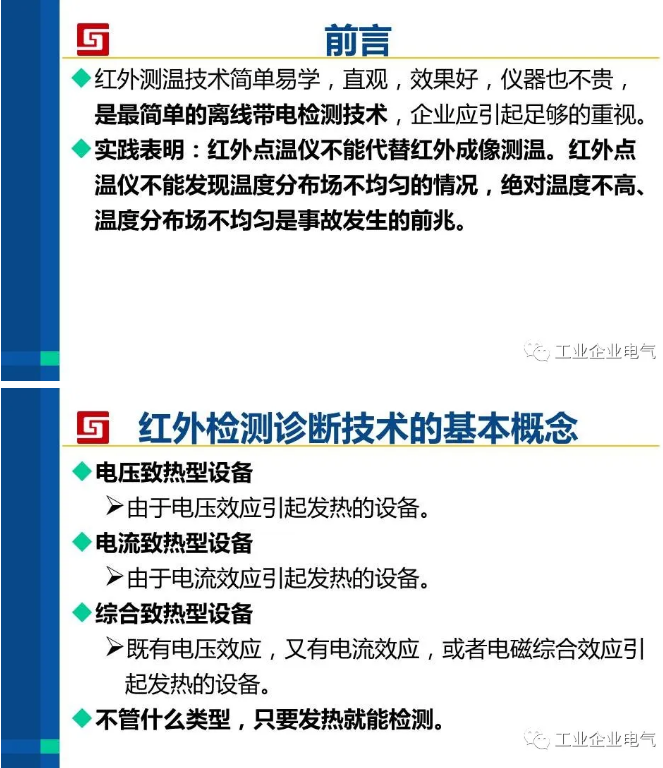

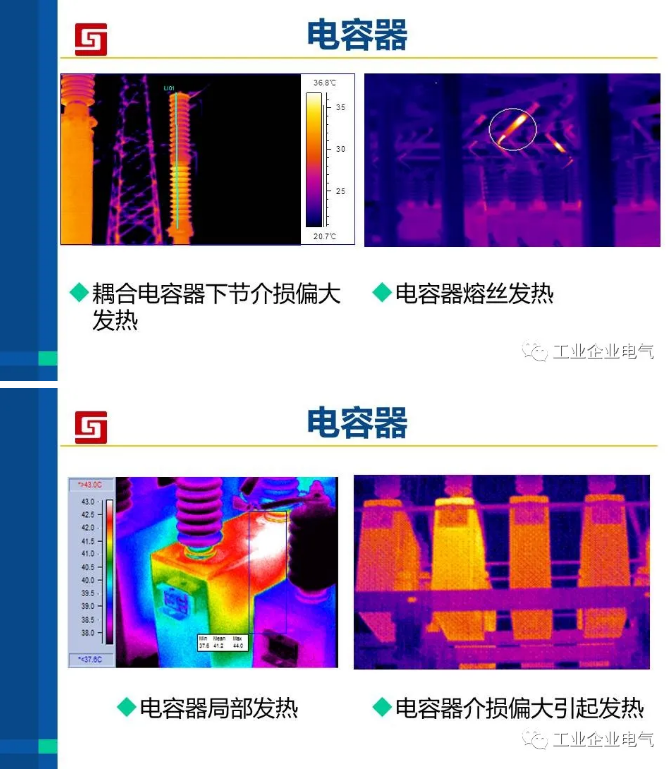

红外测温技术简单易学,直观,效果好,仪器也不贵,是最简单的离线带电检测技术,企业应引起足够的重视。 实践表明:红外点温仪不能代替红外成像测温。红外点温仪不能发现温度分布场不均匀的情况,绝对温度不高、温度分布场不均匀是事故发生的前兆。 1、电压致热型设备:由于电压效应引起发热的设备。 2、电流致热型设备:由于电流效应引起发热的设备。 3、综合致热型设备:既有电压效应,又有电流效应,或者电磁综合效应引起发热的设备。 不管什么类型,只要发热就能检测。 被检测设备是带电运行设备,应尽量避开视线中的封闭遮挡物,如门和盖板等 。 环境温度一般不低于5℃,相对湿度一般不大于85%;天气以阴天、多云这宜,夜间图像质量为佳,风速不大于5m/s。 户外晴天应避开阳光直射或反射进入镜头,室内或晚上避免灯光直射,宜熄灯检查。 负荷高时检测;设备检修前检测,有的放矢检修。 由于图片较多,分两期贴出来: 第5期:总原则、变压器、互感器、电容器部分 第6期:避雷器、电缆、套管类、绝缘子、金属连接类、断路器、电抗器、电机、其他 建议大家参考DL/T 664-2016《带电设备红外诊断技术应用导则》,认真开展红外成像检测。 |
|
