控制电缆的屏蔽层需要接地，这是共识。问题是采取一端接地还是两端接地，大家认识不一致。本专题重点讨论有关弱电系统的防雷问题。请大家抛砖。

在SH3081-2017《石油化工仪表接地设计规范》有下列定义和规定：

“屏蔽接地：为实现电场屏蔽、电磁场屏蔽功能对屏蔽层、屏蔽体所做的接地。

防静电接地：为用于泄放静电的接地。

信号线的屏蔽层宜采用单端接地的方式。

信号线的屏蔽层应在控制室一侧接到保护接地或工作接地，已经在现场仪表处自然接地的屏蔽层不宜再在控制室一侧重复接地，对于信号路经强电场或强电磁场的场合，应将屏蔽层接到保护接地。”

上述规定值得商榷。

先解释两个名词：

静电感应：当雷云中的电荷积聚时，在附近的导体上感应出相反的电荷，当雷击放电时，雷云中的电荷迅速释放，而附近导体中原来被雷电云束缚住的静电也会沿导体流动，寻找释放通道，形成电脉冲即日常讲的电涌。

电磁感应：雷云放电时，迅速变化的雷电流在其周围产生强大的变化的电磁场，在附近导体上感应出很高的电动势。此时如果导体有裂口，裂口处就产生火花放电。如果是闭合导体，导体中就会产生感应电流。

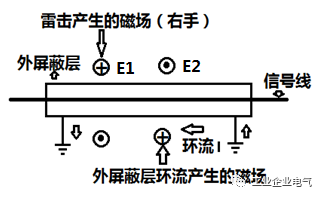

图1  屏蔽层两点接地防电磁干扰原理

图1外屏蔽层两点接地。设雷击产生的电磁场为E1，E1在两端接地的屏蔽层产生环流I，该环流I同时也产生一个电磁场E2，E1和E2方向刚好相反，E1和E2的合成磁场减轻了对信号线的干扰。

如果图1 中只单端接地。雷击对信号线产生两种干扰：

干扰1：屏蔽层只一点接地后，仅存在E1电磁场，信号线受到很强的干扰。

干扰2：电涌干扰。设空中的雷云带-q1的负电荷，根据静电感应原理，必须在下方大地及其附着物上产生+q1的正电荷，设在外屏蔽层中束缚住的正电荷为+q2。由于屏蔽层接地，信号线上没有静电荷。当空中雷云-q1负电荷突然放电消失后， +q1正电荷也要消失，+q2的电荷也要消失，电荷的流动形成电流，+q2的消失必须在单点接地的屏蔽层中产生涌流，该涌流会对信号线产生电涌干扰。

因此，单端接地只能屏蔽静电电场干扰，静电场消失后产生电涌干扰；而对电磁场干扰根本无效。

对于瞬态过电压保护，需要信号线和电源线的屏蔽层沿线多点接地，或至少在首尾两点接地。

多点接地后，各接地点之间的屏蔽层沿线路之间形成回路，低频干扰电流的电磁场可能会有一部分透过屏蔽层，在芯—护套之间产生低频干扰。这就要求两点接地产生矛盾。

下一次交流，我们介绍解决办法。
