| 对于初入电气设计行业的朋友，低压配电及低压配电室的尺寸确定和布置是非常常见的。低压配电室一般指10kV或35kV站用变出线的400V配电室。有低压负荷的室内配电场所称为配电室，主要为低压用户配送电能，设有中压进线（可有少量出线）、配电变压器和低压配电装置。10kV及以下电压等级设备的设施，分为高压配电室和低压配电室。
高压配电室一般指6kV－10kV高压开关室；低压配电室一般指10kV或35kV站用变出线的400V配电室。今天我们来讲一讲低压配电室的尺寸确定及设备布置。

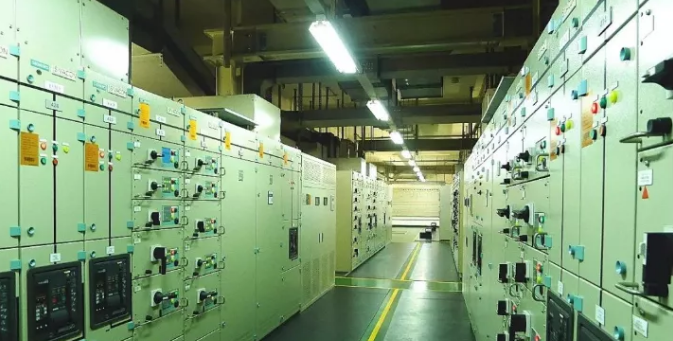

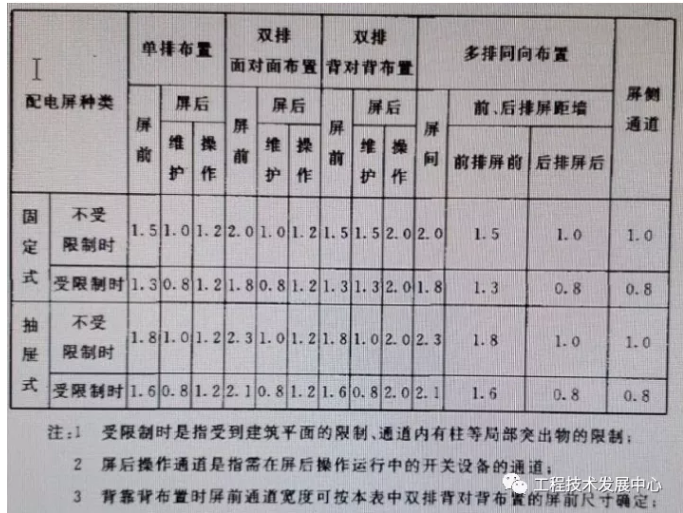

1）应靠近用电负荷中心，设置在尘埃少、腐蚀介质少、周围环境干燥和无剧烈震动的场所，能有备用空间更好。2）配电室的布置要考虑安全、设备的进出、安装、操作及维护。3）除了特殊情况，比如暖气、空调等和本配电室有关的管线，其它管线不允许从配电室穿过。1）落地式配电箱的底部应抬高，比地面，室内不低于50mm，室外不低于200mm。周围还要考虑防止小动物进去的措施。2）高低压配电设备在同一房间布置时，且两者有一侧规定有裸露的母线时，两者之间的净距不应小于2m。3）成排布置的配电屏，其长度超过6m时，屏后通道应有两个出口；当两个出口之间的距离超过15m时，中间还要增加出口。
5）配电室通道上方裸带电体距离地面的高度不应小于2.5m。
7）如果低压变压器采用干式，可以和低压配电柜布置在一起。

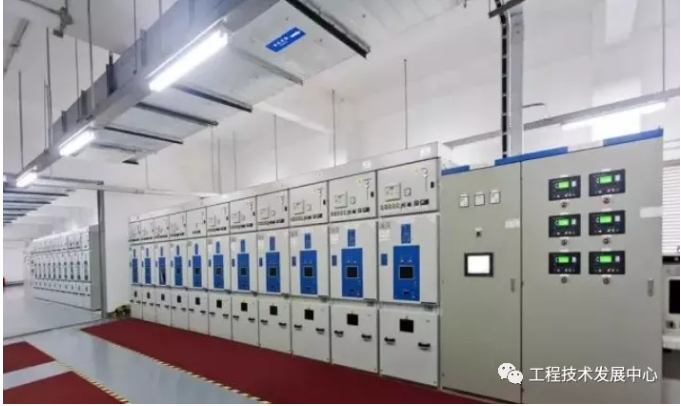

首先要做几个假设：低压配电柜的外形尺寸：800（W）x 600（D）x 2200（H），配电柜数量为30台。那么，配电室的长度：L=W1+2xW2=26m，考虑墙皮厚度200mm，配电室的最小长度为26.5m。配电室的宽度：W=D1+D2+D3=3.1m，考虑墙皮厚度200mm，配电室的最小宽度为3.5m。好，这样配电室的最小尺寸是26.5mx3.5m，对吗？........不对，错！！！因为，规范规定，当配电装置的长度大于15m 时，应增加柜后的出口！！！也就是说，当配电装置的长度大于6m 时，柜后应有两个出口，当配电装置的长度大于15m 时，柜后应有三个出口（为什么呢，小伙伴们可以讨论）。所以，配电室的最小尺寸应该是27.5mx3.5m，增加1m。
那么，配电室的长度没有变化：L=W1+2xW2=26m，考虑墙皮厚度200mm，配电室的最小长度为26.5m。配电室的宽度：W=D1+D2+D3=3.4m，考虑墙皮厚度200mm，配电室的最小宽度为4m。根据规范规定，当配电装置的长度大于15m 时，应增加柜后的出口，所以，配电室的最小尺寸应该是27.5mx4m。那么，配电室的长度：L=W1+2xW2=14m，考虑墙皮厚度200mm，配电室的最小长度为14.5m。配电室的宽度：W=2xD1+2xD2+D3=5.2m，考虑墙皮厚度200mm，配电室的最小宽度为5.5m。那么，配电室的长度：L=W1+2xW2=14m，考虑墙皮厚度200mm，配电室的最小长度为14.5m。配电室的宽度：W=2xD1+2xD2+D3=5.5m，考虑墙皮厚度200mm，配电室的最小宽度为6m。
|
